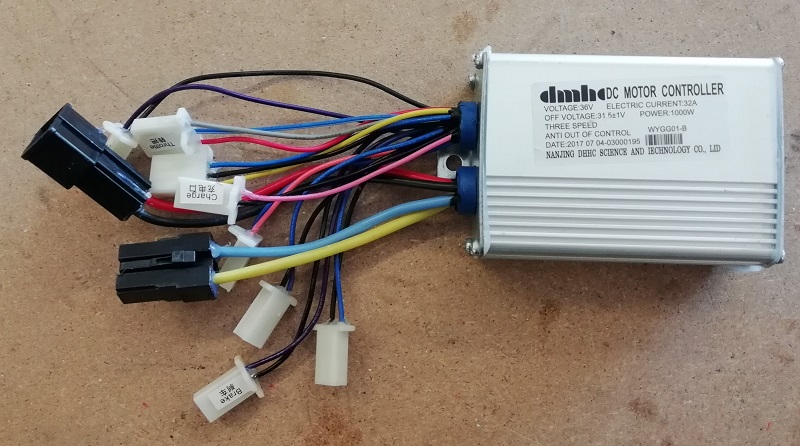

Styreboks 1000W til EL ATV 36V

Kontrolboks / Styreboks

• WYQD04YS-C2 (Husk 30Ah sikring - v.nr. 1221006)
• WYGG01-B - (se model WYQD04YS-C2)
• WYWN-YS-A - (se model WYQD04YS-C2)

Passer til:

1. ATV 1000w 36v (ATV-8E) / 12158
2. ATV 1000w 36v/14Ah (ATV-8E) / 12150-12151-12152-12157-12159-12167
3. ATV 1000w Renegade 36v (ATV-3E(A)) / 12178-12179-12180

Stik/ledningsfarver på de forskellige ledninger :

• Batteri : 2 bens Han-stik (rød - sort) - Sikringsboks på rød (+) ledning på model WYQD04YS-C2
• Motor : 2 bens Hun-stik (gul - blå)
• Batteriindikator : (2x) 2 bens Hun-stik (blå/rød - sort)
• Ladeport : 2 bens Hun-stik (sort - pink)
• Tændingslås : 2 bens Hun-stik (blå/rød - orange)
• Bremse : 2 x 2 bens Hun-stik (sort - lilla)
• Bremselys : Nej
• Gas / Speeder : 3 bens Hun-stik (rød/hvid - sort - grå)
• Fartbegrænser : 3 bens Hun-stik (blå - sort - gul)
• Bakgear : Nej
• Display : Nej
• Lys for : Se batteriindikator
• Lys bag : Nej
