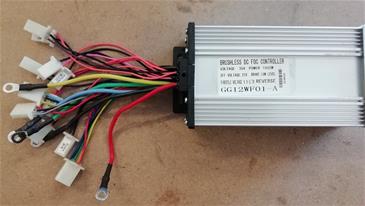

Kontrolbox til Renegade Brushless 1060W 36V

Kontrolboks / Styreboks

• WYQD12WF04-36
• WYQD12WF04-36-6

Passer til:

1. ATV 1060w Renegade Brushless Kardan 36v (ATV-3E(B)) / 12181-12192-12193
2. ATV 1060w Renegade Brushless Kardan 36v u/anh.træk (ATV-3E(B) u/anh.træk) / 121921-121931

Stik/ledningsfarver på de forskellige ledninger :

• Batteri : 2 x skrue montering (rød - sort)
• Motor : 3 x skrue montering (gul - blå - grøn) + 6 bens Hun-stik m/5 ledninger (sort - rød/hvid - gul - blå - grøn)
• Batteriindikator : (2x) 2 bens Hun-stik (sort - orange)
• Ladeport :  2 bens Hun-stik (sort - pink)
• Tændingslås :  2 bens Hun-stik (rød - orange)
• Bremse : 2 x 2 bens Hun-stik (sort - lilla)
• Bremselys :  2 bens Hun-stik (orange - lilla)
• Gas / Speeder : 3 bens Hun-stik (rød/hvid - grå - sort)
• Fartbegrænser : 3 bens Hun-stik (gul - blå - sort)
• Bakgear : 2 bens Hun-stik (brun - sort)
• Display : Nej
• Lys for : Se batteriindikator
• Lys bag : Nej
• ? :  2 bens Hun-stik m/1 ledning (gul/grøn) - sættes sammen med tilsvarende Han-stik
• ? :  2 bens Han-stik m/1 ledning (gul/grøn) - sættes sammen med tilsvarende Hun-stik
• ? :  2 bens Hun-stik m/1 ledning (grå) - sættes sammen med tilsvarende Han-stik
• ? :  2 bens Han-stik m/1 ledning (grå) - sættes sammen med tilsvarende Hun-stik
